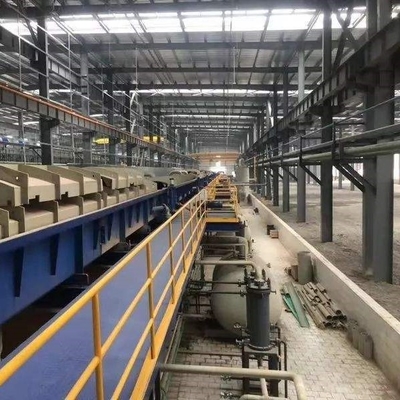

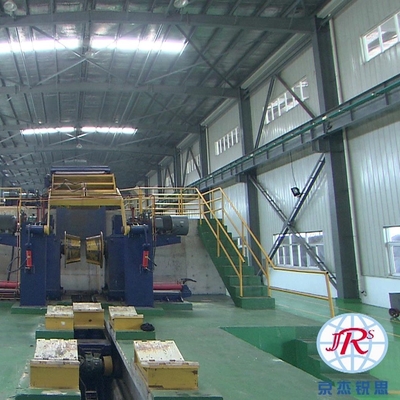

Stahlin Essig einlegende Gegentaktlinie Prozess mit Heißlufttrocknungs-Gerät 30-180m/Min

In Essig einlegende Gegentaktlinie mit Heißlufttrocknungs-Gerät (hochwertig, hochwertig)

Technische Spezifikation

1.Product und Kapazität

1)Produktbeschreibung

Material: Kohlenstoffarmer Stahl und mittlerer Kohlenstoffstahl
Stahl nein: SPCC, SPCD, SPCE, SS400, Q195, Q215 und Q235, etc.

Beauftragtes Stahl nein: Q215
Spule Innendurchmesser: D=Φ610mm
Spule Außendurchmesser: D=Φ1100~Φ2050mm
Streifenbreite: 1000~1500 Millimeter
Streifenstärke: 1.2~3.0mm
Max. Spulengewicht: 25MT
Mechanisches Eigentum: σs≤360N/mm2
Qualitätsanforderung: Übereinstimmung mit der gegenwärtigen Standardbedingung von China.
Kapazität 1.2.Production: 350,000 Tonne
1.2.1. Linie Parameter
Gesamtstreckenlänge: L≈100m
Max. Geschwindigkeit (verarbeitende Ausrüstung): 110m /100m/min
Durchzug von Geschwindigkeit: V=15m/min
Spezifikation der in Essig einlegenden Linie
2,1. Allgemeine Einleitung
Diese in Essig einlegende Linie ist Zugstoßart und nimmt die moderne flache in Essig einlegende Technologie des turbulenten Flusses des Behälters an. Die Linie, die bereitgestellt wird, ist reif und zuverlässig und geprüft, indem sie Praxis produziert.
.
Die Ausrüstungen der Linie ausgenommen die Profitspule und Spannungsspule nehmen die Luftanordnung an. Das laufende Niveau des Stahlstreifens ist +2500. Das Abwickelen, das In Essig einlegen und das Umwickeln werden online vollständig beendet. Es hat die bequeme Bedienung, weniger Störung, das hohe Leistungsfähigkeits-Arbeiten und andere Eigenschaften. Es kann Benutzer mit stabiler Produktion und langfristigem Betrieb zufriedenstellen.
Prozess 2.1.1Pickling
Die Spule, die table→coil ladendes car→pressing Rollen-Gerät empfangen und die Seite der Spulenöffnung device→1#, die führt, device→9-roll zentrierend, das leveler→hydraulic shear→angle geraderichtet, schnitten shear→ die →cleaning Seite Trockners →2# →hot der Behälter Beizbehälters (Rolle zusammendrückend) (Rolle zusammendrückend), die Seite des device→1#-Klemm-die roll→movable Schwingens zentrierend able→3# führt, die, device→2#-Klemme-roll→disc shear→→3-roll Art roll→turning Rolle des Zaumes zentrierend für Öl coating→tension reel→coil führt, das, Auto entlädt
Parameter der Leistung 2.1.2.Main der Linie
2.1.2.1.
Leitungsgeschwindigkeit: 110m/min (Maximum)
Prozessgeschwindigkeit: 100m/min (maximal)
Durchzug von Geschwindigkeit: 15m/min
2.1.2.2. Beizbehälter
Abschnittquantität: In Essig einlegen der Klasse n=4
Behälterlänge jedes Abschnitts: 12.50m


Das Auto der Bespulung (Entleerung) wird für das Transportieren der Stahlspule auf die Spulentrommel der Profitspule oder das Transportieren der Stahlspule auf die spezielle Ausrüstung für die vorübergehende Speicherung von der Spulentrommel der Profitspule benutzt.

Das Auto der Bespulung (Entleerung) wird aus dem örtlich festgelegten Sattel und dem horizontalen beweglichen querauto mit dem vertikalen anhebenden und fallenden Sattel verfasst.
Ausrüstungsleistung:
Max. Ladegewicht: 25MT
Außendurchmesser der Stahlspule: Φ1000-Φ2000mm
Anhebende und fallende Höhe des Sattels: 1000mm
Quantität des örtlich festgelegten Sattels: 2 Paare oder 3

2.2.1.2. Profitspule
Die Profitspule wird für das Abwickelen der Stahlspule in den Streifen und die Lieferung der passenden Spannung zum Stahlstreifen benutzt.
Die Profitspule ist die hydraulische flexible freitragende Art sich hin- und herbewegende Profitspule mit der zusätzlichen Unterstützung und sie wird hauptsächlich aus der Profitspule, der bewegliche quermechanismus und die zusätzliche Unterstützung, das etc. verfasst.
Ausrüstungsleistung
Nutzlänge der Spulentrommel: L=1750mm
Durchmesser der Spulentrommel: D=Φ610mm
Flexibler Anschlag: ΔD=40mm
Profitspannung (maximal): 20KN

2.2.1.3. Presswalzegerät und Öffnungsgerät
Das öffnende Gerät wird für den Kopf der Stahlspule heraus holen und das Transportieren des Streifenkopfes zum folgenden Verfahren benutzt.
Das öffnende Gerät wird aus dem beweglichen Rahmen mit der Presswalze verfasst, die durch den Ölmotor und die flexible und wackelige abwickelende Schaufelplatte angetrieben ist.

2.2.1.4. Leitendes Seitenzentriergerät
Das leitende Seitenzentriergerät wird für das Führen und Position den laufenden Stahlstreifen steuernd benutzt.
Das leitende Seitenzentriergerät wird aus dem vertikalen Rollenstand und dem Justierkörper des vertikalen Rollenabstandes verfasst.
Ausrüstungsleistung
Vertikale Rolle: Φ150×150mm
Gap: 750 Millimeter

2.2.1.5. 9-roll, das Planierer geraderichtet
Der geraderichtende Planierer wird hauptsächlich für den Kopf des Stahlstreifens für sequent leicht geraderichten verwendet, den Kopf des Stahlstreifens behandelnd und den Durchzug. Die Klemmrolle des geraderichtenden Planierers den Kopf des Streifens an in den geraderichtenden Planierer liefern.

.
